GUIDE TECHNIQUE
Comment mesurer votre courroie
Choisissez la bonne référence en mesurant correctement votre courroie. 4 méthodes selon son état (intacte, coupée, perdue) + un récap des dimensions standard.
5 min de lecture Niveau : Facile 4 méthodes
|
SOMMAIRE DU GUIDE
DANS CE GUIDE, EN 4 SECTIONS |
|
01
Pourquoi bien mesurer
La longueur extérieure est la mesure de référence indiquée sur notre site.
|
02
4 méthodes de mesure
Mètre ruban autour, à plat, par chemin de poulies, ou avec un mesureur.
|
|
03
Conversion cm → pouces
Divisez la longueur en cm par 2,54 (1 pouce = 2,54 cm).
|
04
Types de courroies
Trapézoïdales, hexagonales et crantées : comment les distinguer.
|
Choisir la bonne courroie commence par bien la mesurer. La longueur extérieure est la référence indiquée sur tous nos produits — encore faut-il savoir comment l'obtenir.
POURQUOI MESURER LA LONGUEUR EXTÉRIEURE
Toutes nos références produits indiquent la longueur extérieure. C'est la seule mesure compatible avec les codes constructeurs (4L88, 5L980, AA110, etc.) et qui garantit que vous tomberez sur la bonne référence dans notre catalogue.
| TYPE | IDÉAL POUR | CARACTÉRISTIQUE | DESCRIPTION |
|---|---|---|---|
|
POLYVALENT
Trapézoïdale
|
Poulies à gorges en V | Type le plus utilisé | Profil en V qui s'engage dans les gorges trapézoïdales. Transmission par friction sur les flancs. |
|
RÉSISTANT
Hexagonale
|
Poulies à gorges trapézoïdales | Type AA seulement | Sur notre site, uniquement le type hexagonal AA. Mesurer largeur, épaisseur et longueur. |
|
COUPE +
Crantée
|
Poulies à engrenage | Pas + nombre de dents | Pour montages de type engrènement. Mesurer le pas, le nombre de dents et la largeur. |
DIMENSIONS MOYENNES DES COURROIES TRAPÉZOÏDALES
| TYPE | LARGEUR (mm) | ÉPAISSEUR (mm) |
|---|---|---|
| A | 13 | 8 |
| B | 17 | 11 |
| LB | 16,5 | 9,5 |
| Z | 10 | 6 |
| 3L | 9,5 | 6 |
| 4L | 12,7 | 9 |
| 5L | 15,8 | 9,5 |
| i |
INFO
1 pouce = 2,54 cm
Lors de vos mesures, vous obtenez une longueur en cm. Pour la convertir en pouces (unité utilisée pour les références 3L / 4L / 5L), divisez par 2,54.
|
4 MÉTHODES POUR MESURER VOTRE COURROIE
Selon l'état de votre courroie (intacte, coupée, perdue), choisissez la méthode adaptée. Toutes vous donnent la longueur extérieure.
|
|

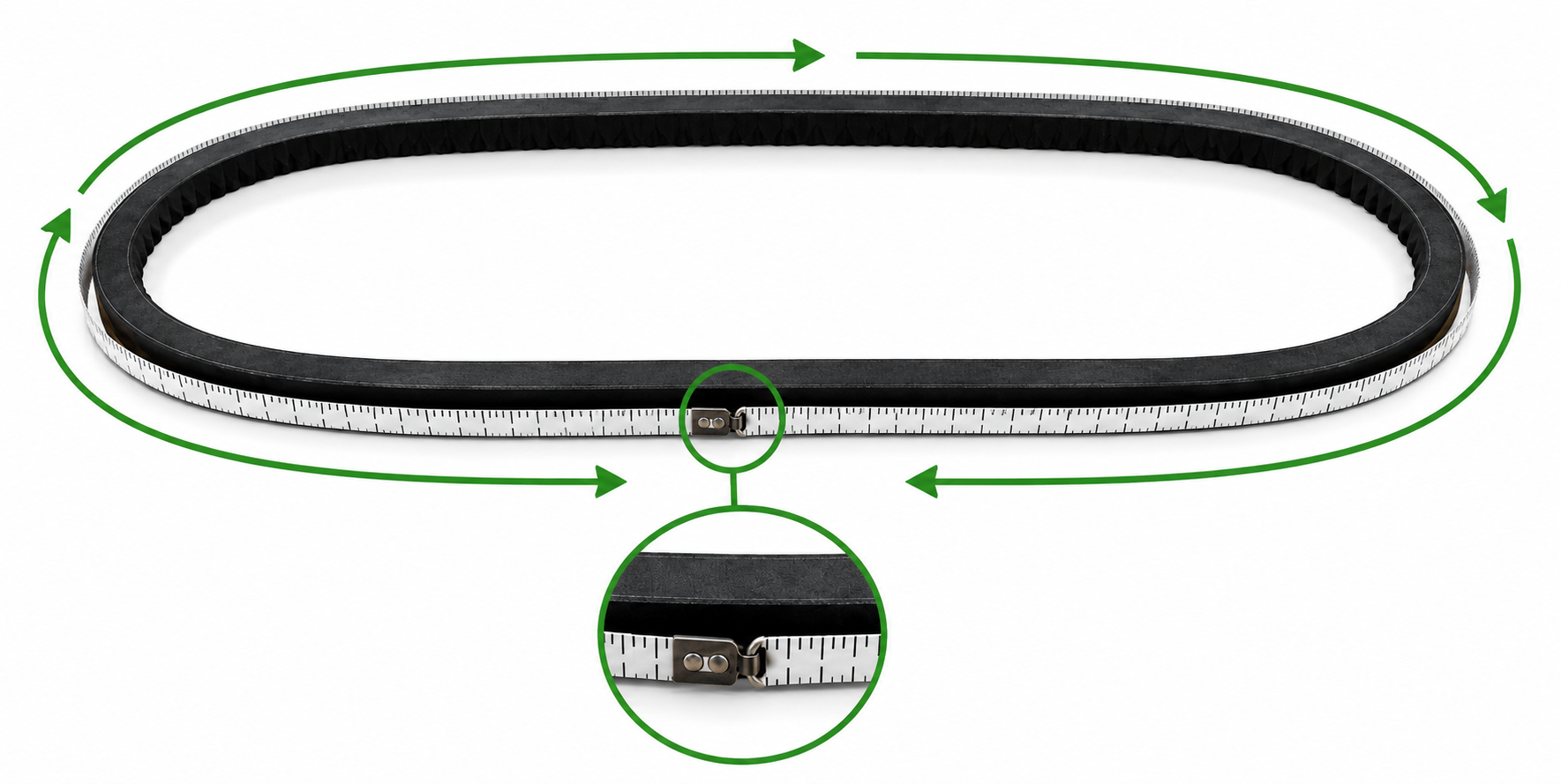

MÉTHODE 1 / 4
Au mètre ruban autour de la courroieSi la courroie est intacte : entourez-la avec un mètre ruban en partant d'un point A et revenez au même point. Vous obtenez la longueur extérieure. |
|
|

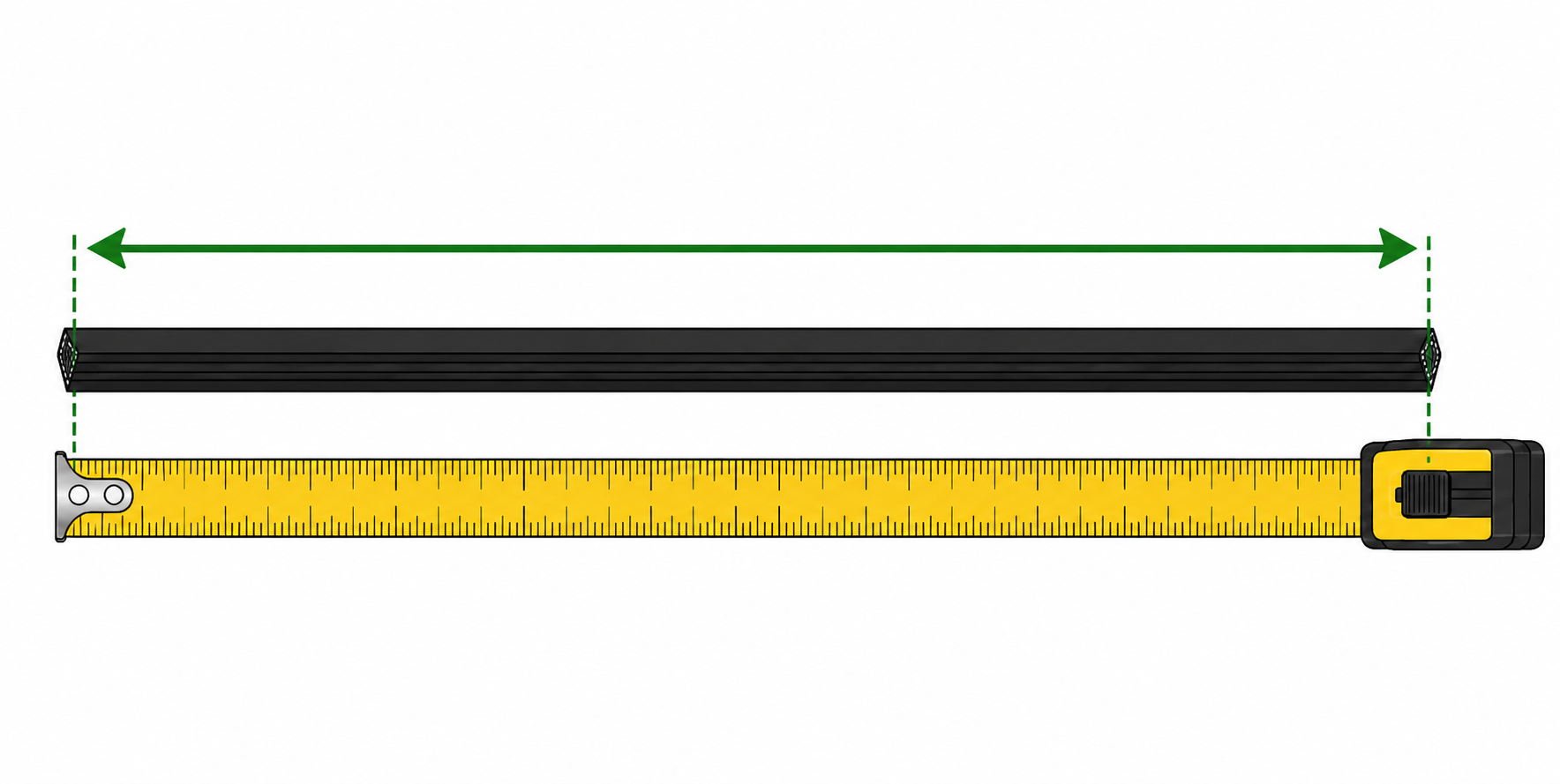

MÉTHODE 2 / 4
À plat avec un mètreSi la courroie est coupée en deux : posez-la à plat et mesurez sa longueur d'un bout à l'autre. C'est la longueur extérieure. |
|
|

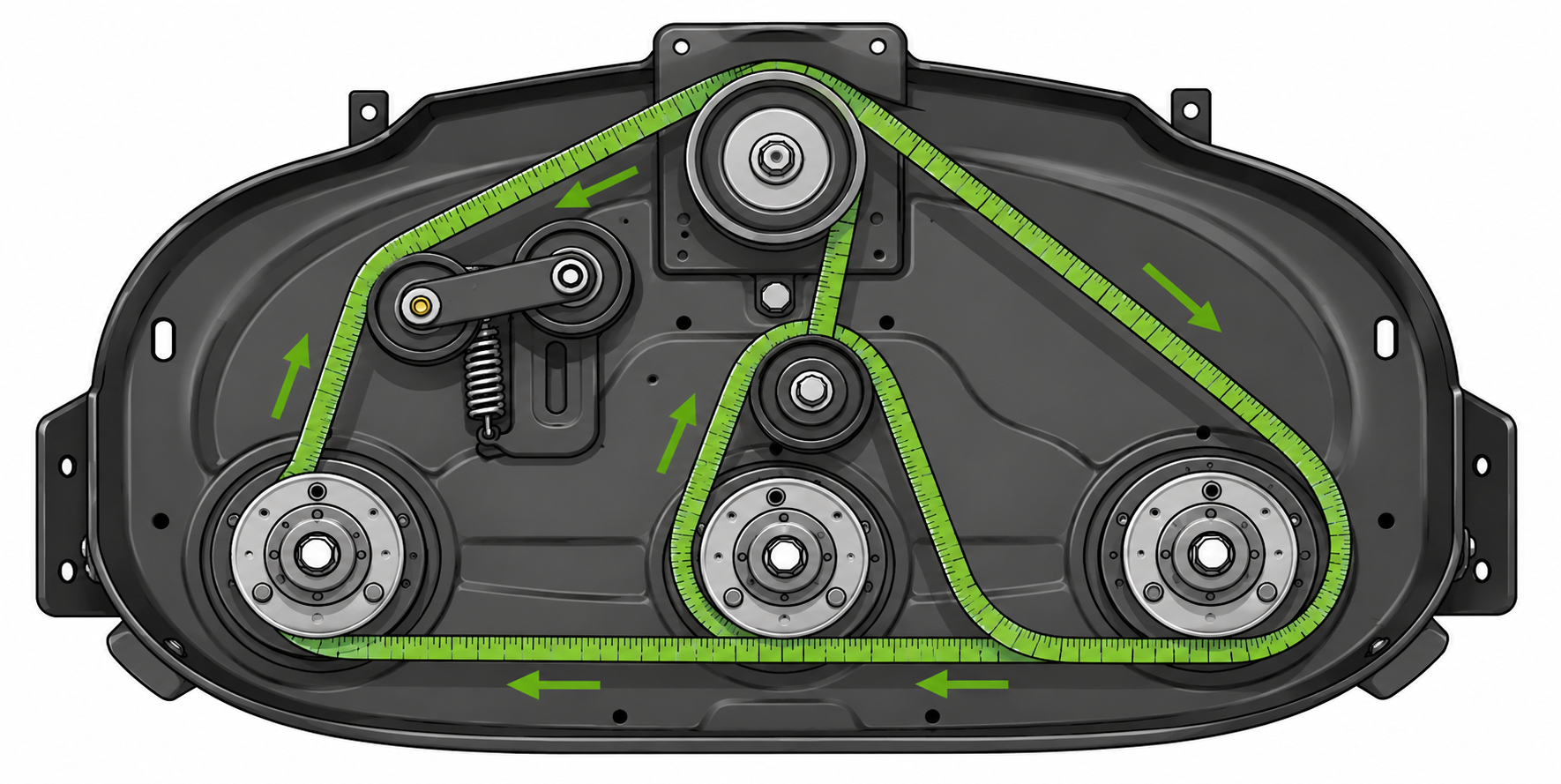

MÉTHODE 3 / 4
Suivre le chemin des pouliesSi la courroie est perdue ou déchiquetée : avec un mètre ruban, suivez le chemin parcouru par la courroie en restant bien à l'extérieur de chaque poulie. |
|
|

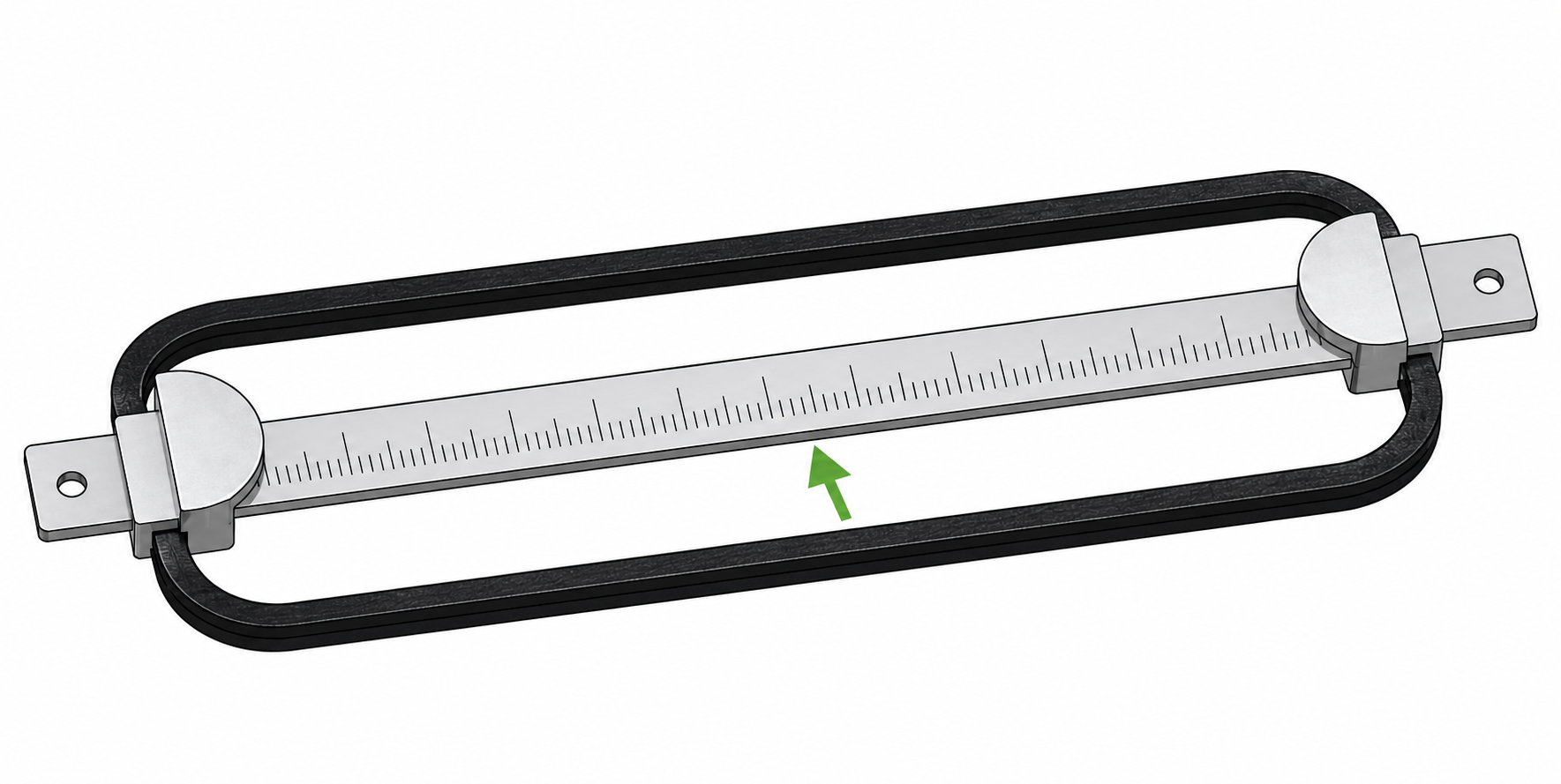

MÉTHODE 4 / 4
Utiliser un mesureur de courroieSi vous disposez d'un mesureur dédié, c'est la façon la plus rapide et précise. Lecture directe de la longueur extérieure. |
TYPES DE COURROIES : TRAPÉZOÏDALE, HEXAGONALE, CRANTÉE
Selon votre montage, le type de courroie diffère. Le tableau plus haut récapitule les caractéristiques. Voici quelques références populaires de notre catalogue.
|
